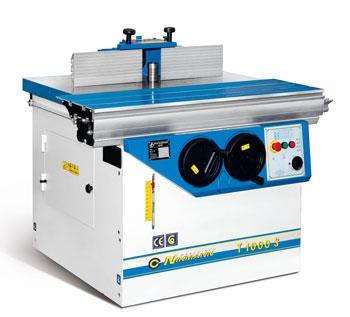

Фрезерний верстат STOMANA T1000S
Верстат фрезерний STOMANA T1002 S - надійна машина для великих виробництв, які мають підвищені вимоги до потужності, точності виконання обладнанням робіт. Для цього пристрою стануть кращою рекомендацією роки роботи на тисячах виробництв по всьому світу.
ПРИЗНАЧЕННЯ:
Призначений для виконання різноманітних фрезерних робіт по дереву, зарізу простих шипів і вушок за допомогою шипорезной каретки, поздовжнього фрезерування по напрямних лінійок і криволінійного фрезерування за шаблоном.
ОБЛАСТЬ ПРИЗНАЧЕННЯ:
Ідеально підходить для підприємств і цехів по виробництву столярно-будівельних виробів, меблів і інших деревообробних виробництв.
СХЕМА ОБРОБКИ:
Поздовжнє фрезерування | Фрезерування шипів і вушок | Криволінійне фрезерування за шаблоном |
КОНСТРУКТИВНІ ОСОБЛИВОСТІ:
НАХИЛ ШПИНДЕЛЯ 0 - 45° Покращує якість обробки поверхні при різній глибині профілю на одній заготовці. Робота без нахилу: На верхньому малюнку швидкість в точці С значно більша швидкості в точці В, тому що R2 значно більше R1. Тому якість обробки поверхні D в точках В і С буде відрізнятися, а також може викликати перегрів поверхні заготовки і інструменту. Робота з нахилом: При нахилі шпинделя швидкість в точках В і С практично однакова, тому що R2 не набагато більше R1. Це підвищує якість обробки і збільшує ресурс інструменту. | |
ЗАХИСНА ОГОРОЖА ШПИНДЕЛЯ Кожух для фрез діаметром 250 мм у всіх моделях крім Compact. У моделі Compact Ø180 мм. Напрямні лінійки довжиною 500 мм кожна. У кожусі передбачений вихід під аспірацію Ø120 мм. | |
СИСТЕМА ШВИДКОГО ПОЗИЦІОНУВАННЯ КОЖУХА Дозволяє швидко відновити задане налаштування напрямних лінійок після зняття кожуху. | |
НАЛАШТУВАННЯ КОЖУХА Налаштування напрямних лінійок по міліметрових шкалах за допомогою зручних регулюючих гвинтів. | |
ТЕЛЕСКОПІЧНА ПОВОРОТНА ЛІНІЙКА Телескопічна лінійка 900 мм + подовження 700 мм. 2 прапорцевих упори для шипорізних робіт. Поворот лінійки на кут ± 45 ° по шкалі з градусами. Приставний стіл 500 х 320 мм виключає провисання габаритних заготовок. | |
ИНТЕГРАЛЬНІ НАПРЯМНІ Дві напрямні лінійки загальною довжиною 1000 мм - ідеальна база при обробці. Виключений підрив деревини на краях тому висувні пластини скорочують відстань між лінійками і не дозволяють заготівлі провалюватися всередину кожуха. Додатковий захист рук оператора. | |
ЕКСЦЕНТРИКОВИЫЙ ПРИТИСК Фіксація заготовок на каретці за допомогою ексцентрикового притиску. | |
МОТОРНИЙ ВІДСІК Привід шпинделя від потужного двигуна за допомогою клинопасової передачі. Литий чавунний стіл з ребрами жорсткості відмінно гасить вібрації і забезпечує точність обробки і жорсткість конструкції на весь період експлуатації. Шпиндельна чаша закрита захисним кожухом для кращого видалення стружки через підведений патрубок, що виключає її потрапляння в моторний відсік. | |
ПЕРЕМИКАЧ ШВИДКОСТЕЙ Здійснюється шляхом швидкої і зручної перестановки ременя. Передбачено механізм жорсткої фіксації шпинделя при зміні інструменту. Індикація обраної частоти обертання за допомогою прапорця. 4 швидкості обертання шпинделя: 1400, 3500, 6000, 8000 об / хв. Кінцевий вимикач виключає можливість включення станка при заблокованому шпинделі, що відповідає європейським нормам безпеки. | |
ШИПОРІЗНИЙ КОМПЛЕКТ (В МОДЕЛІ OPTIMAL НЕ ПОСТАВЛЯЕТЬСЯ) Складається з:
Приставка дозволяє:
| |
ПРИТИСК MORI Притискає заготовку в двох площинах: зверху до столу і збоку до напрямних лінійок, що забезпечує точність обробки і безпеку оператора. | |
НАПРЯМНІ КАРЕТКИ Каретка переміщається по високоміцним загартованим сталевим направляючим пластинам. Пластини при необхідності можуть бути замінені, що робить ресурс каретки практично вічним. Аналогічна конструкція реалізована провідними німецькими виробниками верстатів. | |
СИСТЕМА БЕЗПЕКИ Відповідає європейським нормам. При відкритій кришці моторного відсіку спрацьовує кінцевий вимикач і блокує можливість включення станка (виділено зеленим). При зміні інструменту шпиндель стопориться спеціальним штоком, одночасно спрацьовує кінцевик (виділено червоним). Це блокує включення станка з застопореним шпинделем і дозволяє уникнути дорогого ремонту.
| |
ПАНЕЛЬ УПРАВЛІННЯ Зручна і інформативна з відображенням:
| |
СТОПОР КАРЕТКИ Зручно використовувати при поздовжньому фрезеруванні або при роботі за шаблоном, коли не потрібно переміщувати каретку. Для зручного переміщення каретки передбачено дві рукоятки. | |
ПРЕДУСТАНОВКА ПІД АВТОПОДАТЧИК У столі передбачені 4 отвори з різьбленням для установки автоподатчика. | |
АСПІРАЦІОННІ ПАТРУБКИ Перший аспіраційний патрубок розташований під столом для більш ефективного видалення стружки з шпиндельної чаші. Другий патрубок знаходиться в захисному кожусі шпинделя. |
Основні | |
---|---|
Виробник | Stomana |
Користувацькі характеристики | |
Вертикальний хід шпинделя, mm | 175 |
Вага | 390 кг |
Вага (кг) | 1 |
Вихід під аспірацію Ø, мм.: | 1 |
Габаритні розміри (ДхШхВ), мм: | 1 |
Габарити паковання (ДхШхВ), мм: | 1 |
Гарантія, к-во міс.: | 12 |
Діаметр отвору в столі Ø, мм.: | 1 |
Діаметр шпинделя, mm | Ø 30 |
Діаметр шпинделя, Ø мм.: | 1 |
Кількість швидкостей | 1 |
Макс. потужність, кВт.: | 1 |
Максимальний діаметр інструмента (у разі профілювання), mm: | Ø 180 |
Максимальний діаметр інструмента (у разі шипорезання), mm: | ø 250 |
Максимальний діаметр фрези в столі Ø, мм: | 1 |
Максимальний діаметр фрези над столом Ø, мм: | 1 |
Потужність двигуна, kW (HP) | 3.0 |
Потужність двигуна, кВт | 3.0 |
Нахилення шпинделя | 90° 45° |
Наявність каретки: | 1 |
Наявність реверсу: | Да |
Напруга, В.: | 1 |
Оберти шпинделя, min-1 | 1400 3500 6000 8000 |
Корисна довжина шпинделя, mm | 125 |
Розміри робочого столу | 1000 x 550 |
Розміри робочого столу, мм: | 1 |
Розміри формату столу, mm | 1150 x 350 |
Швидкість обертання, об/хв: | 1 |
Кут нахилу шпинделя,° | 1 |
Хід каретки, мм: | 1 |
Хід шпинделя, мм: | 1 |
Цанговий затискач, мм: | 1 |
- Ціна: 233 860 ₴
